靠前、材料简介

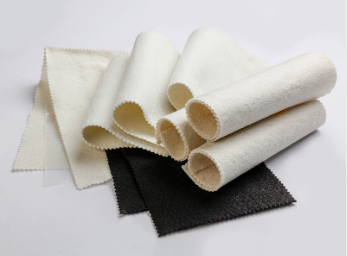

复合土工膜以PE膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于PE膜的防渗性能。目前，国内外防渗应用的PE膜，它们是一种高分子化学柔性材料，比重较小，延伸性较强，适应变形能力高。耐腐蚀，耐低温，抗冻性能好。其主要机理是以PE膜的不透水性隔断土坝漏水通道，以其较大的抗拉强度和延伸率承受水压和适应坝体变形；而无纺布亦是一种高分子短纤维化学材料，通过针刺或热粘成型，具有较高的抗拉强度和延伸性，它与PE膜结合后，不仅加大了PE膜的抗拉强度和抗穿刺能力，而且由于无纺布表面粗糙，加大了接触面的磨擦系数，有利于复合土工膜及保护层的稳定。同时，它们对细菌和化学作用有较好的耐侵蚀性，不怕酸、碱、盐类的侵蚀。

基础面要求

1.人工湖景观水池防渗防水多为土池，需严格对基面的施工质量进行把关。

2.基面质量应符合设计要求：基坑底面、坡面及其坡比、边坡上锚固槽、坡面与义面交接处处理，仓壁混凝土结构基面均应严格达到设计要求。

3.本工程采用挖土机压实、平整、无裂痕、无明显尖突、无泥泞、无凹陷，垂直高层度25mm内部应有树根、瓦砾、石子、钢筋头、玻璃屑。其平整度应在允许的范围内平缓变化，坡度均匀一致。

4.基面上的阴阳角处影圆滑过渡，柱根部应做成圆弧状。

5.基底表面干燥，含水率宜在15%以下。

6.基底应密实均匀，土质基底的干密度不得小于1.4t/㎡。

第三、墙面施工方法

本工程防渗一般包括湖底防渗和岸墙防渗两部分。湖底由于不外露，又处于水平面，一般采用铺防水材料上覆土方法进行防渗，而湖岸处于立面，又有一部分露出水面，要兼顾美观，因此岸墙防渗较之湖底防渗要复杂些，岸墙防渗采用了以下几种方法，现对其施工要点进行简单总结和分析。

1、旧建重力式浆砌石墙，土工膜饶至墙背后的防渗方法，这种方法的施工要点是将复合土工膜铺入浆砌石墙基槽内并预留好饶至墙背后的部分，然后在其上浇筑垫层砼，砌筑浆砌石墙。若土工膜在基槽内的部分有接头，应做好焊接，并检验合格后方可在其上浇筑垫层砼。为保护饶至背后的土工膜，应将浆砌石墙背后抹一层砂浆，形成光滑面与土工膜接触，土工膜背后回填土。土工膜应留有余量，不可太紧。它将整个岸墙用防渗膜保护，伸缩缝位置不需经过特殊处理，若土工膜焊接质量好，土工膜在施工过程中得到良好的保护，这种岸墙防渗方法效果相当不错。

第四、基层铺设施工程序　

1.培训

为了保证施工质量、满足工程要求，对施工人员进行上岗培训，从焊接理论到实践施工要点。焊接练习．掌握操作程序，熟悉焊机性能。根据工程选用的同类材料进行试焊，依据材料厚度、环境温度、工作温度及焊接缝的强度要求调整焊机的爬行速度和加热温度。预选适宜的施工工艺参数。并要求全体参与施工的人员在施工现场穿软底胶鞋，严禁吸烟，以免对土工膜、土工布、复合土工膜造成损坏。

2.铺设

2.A　铺设前要检查基础层的表面质量情况，要求基础层表面平整，不允许有硬尖的物块，植物根茎等硬物，以防止土工膜的

损坏。

2.B　铺设定位：对于斜墙式防渗体要从堤顶至坡脚沿纵向铺设；水平防渗体铺设则由坡脚向外端铺设；铺设时应注意张弛适

度，避免应力集中和人为损坏，同时要求土工膜与基层结合面务必吻合平整，不允许出现凹凸的皱褶及缺口。

3、焊接

3.A　焊接前的准备工作

3.B　对于铺设好的土工膜或复合土工膜两边进行检查．边缘不整齐的要进行修补．同时相对膜面的沙土或污染物清理干净，

保持清洁．达到焊接要求。

3.C　调整两幅土工膜焊接边缘的搭接方向，保证搭接部分有8cm―10cm重叠以保证焊接机的运行。

3.D　调整好的土工膜，要用沙袋压住。防止风吹移位。

3.E　每道焊接开始前，清理焊机．保持风嘴清洁，以免热风筒口粘有异物，影响焊接效果。预选焊接工艺条件．焊接机要有专人使用，并放置在绝缘的底板上．防止损坏土工膜。

3.F　天气条件：焊接施工期间应尽量避开雨雪或大风天气，因为水气和灰尘都会影响焊接质量。

3.G　焊接：

3.H　膜与膜的连接采取焊接方式，使用自动爬行焊接机，该机由两块高频热合电烙铁组成，胶带轮通过耐热胶带施压．滚

压塑膜．焊成两条宽为10mm的焊线．两线轨距16mm，焊接操作人员每四人一组，随时观察焊接质量，每道焊缝完成后．随之进行检查测试，如发现问题，做出标记进行补焊，直到检测合格，现场质量监理认可后，才能进行下道工作程序。

第五、防渗膜的锚固

1.　锚固的方法分为三种：沟槽锚固、射钉锚固和膨胀螺栓锚固；某些领域还会用到预埋件。人工湖景观水池防渗防水通常采用沟槽锚固。

2.　防渗膜的使用条件及受力情况，其锚固沟槽宽度一般为0.4m～1.0m,其高层度为0.4m～1.0m。将防渗膜边缘翻折在沟槽内用石块、回填土或是水泥浇灌将其固定。

第七、盲沟、集水井、溢流井及进水管部位

1、盲沟开挖要选择能充分疏排水的部位，盲沟规格为40*40cm的槽沟，集水井设置在地势较低容易集水的地方，并且间隔距离要合理，集水井做好后，井内径规格一般为1*1*1m。

2、盲沟内疏水4寸PVC管要钻足够的孔洞，放埋后管四周要铺满碎石再铺石粉。

3、集水井内的湖内水与地下水连通装置要方便操作，密封可靠，以确保湖内装水时不漏水，清洗湖底排干水时，又不会因地下水的压力，而造成防水层的起鼓。

4、溢流井要能及时将过多的湖水排走，并方便排水清洗湖底。

5、进水口要安装牢固通畅进水。

第六、保护层及护面：

保护层的施工：

1、经反复检查，确认各处防水膜的搭口焊接良好，大面又无损坏时，便可铺设保护用隔离布。铺布时要依次进行，随铺随用石粉或砂压住。

2、在保护布层上铺石粉（砂）层，运载材料的斗车不能直接在防水膜面层上行走，铺一层10厘米厚以上的石粉（砂）层，再垫2厘米厚的木板，方能行走载料斗车。

3、往湖内搬送大的石块及物料要小心轻放，不能直接往防水层上抛砸。严防石块、砖块砸坏防水膜。

4、防水膜复盖后周边留下搭接的部分，不能放置尖利物件，要采取临时保护措施，如先用布盖住，再在布上用木板、砖块压住，也可加铺100-150厚石粉层。

5、如在湖内防水层上要回填泥土做小岛或堆放巨石，应在防水层上的保护层上先浇捣一定厚度的混凝土层，再在混凝土层做其它建造施工。

第七章、成品检测和修补

1.　检测按三个步骤进行，即目测、充气检测及破坏试验。

2.　目测主要是对铺设的外观、焊缝质量、T型焊接、基底杂物等进行细致的检查，所有施工人员对这一工作都应贯彻在全部施工过程中。

3.　除目检外，如有必要还可采用真空检测和气压检测，充气压检测的充气强度为0.25Mpa，5分钟不漏气，考虑到卷材较柔软易变形，允许压力下降20%。

4.　进行拉力测试时（破坏试验），其标准为在做剥离和剪切试验时，焊缝没被撕裂开而母才被撕拉破坏，此时焊接合格。

5.　外观检查，发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下，应及时用新鲜的母材修补，补疤每边超过破损部位10～20cm

第九、施工设备

挖土机、起重铲机、焊接热熔机、排水泵、水管、铁锹、电机、推车、水平尺等。

第十、施工流程　

淤泥清理--坑壁树根检修--铺设防渗膜--竣工自检--回填土铺设--竣工验收。
